Настройка маршрутизатора на FreeBSD

15.09.2010 - 13:40

Количество компьютеров на предприятии постепенно увеличивалось, необходимо было или менять маску подсети, или добавлять дополнительно, еще 3 подсети.
Было принято второе решение, и так поехали. Процесс первоначальной установки FreeBSD описывать не буду (жуем хэндбук).

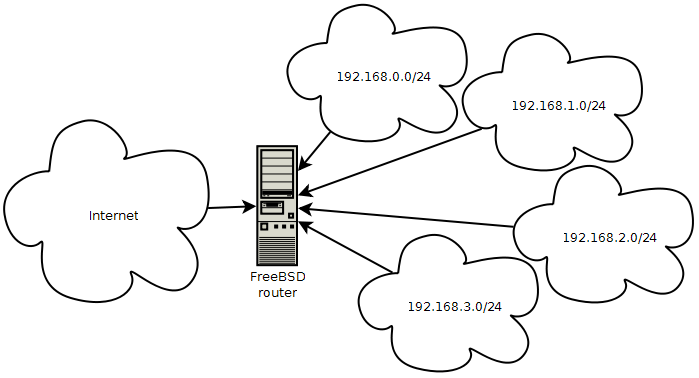

Схема маршрутизации сети:


Первым делом добавим необходимые параметры в /etc/rc.conf:

#шлюз по умолчанию, на этот адрес идет все то, что не принадлежит нашей сети.
defaultrouter="193.15.58.78"

#у меня vr0 - сетевушка которая смотрит в мою сеть, все остальное алиасы на разные подсети
ifconfig_vr0="inet 192.168.0.1 netmask 255.255.255.0"
ifconfig_vr0_alias0="inet 192.168.1.1 netmask 255.255.255.0"
ifconfig_vr0_alias1="inet 192.168.2.1 netmask 255.255.255.0"
ifconfig_vr0_alias2="inet 192.168.3.1 netmask 255.255.255.0"

#прописываем статические маршруты
static_routes="net1 net2 net3 net4"
route_net1="-net 192.168.0.0/24 192.168.0.1"
route_net2="-net 192.168.1.0/24 192.168.1.1"
route_net3="-net 192.168.2.0/24 192.168.2.1"
route_net4="-net 192.168.3.0/24 192.168.3.1"

#разрешаем маршрутизацию на интерфейсах
gateway_enable="YES"

Перезагружаемся или выполняем /etc/netstart для перечитывания rc.conf и применения настроек. Теперь все четыре подсети будут доступны между собой.

[root@router ~]# ifconfig
vr0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500
        options=8<VLAN_MTU>
        ether 00:1c:f0:fb:05:01
        inet 192.168.0.1 netmask 0xffffff00 broadcast 192.168.0.255
        inet 192.168.1.1 netmask 0xffffff00 broadcast 192.168.1.255
        inet 192.168.2.1 netmask 0xffffff00 broadcast 192.168.2.255
        inet 192.168.3.1 netmask 0xffffff00 broadcast 192.168.3.255
        media: Ethernet autoselect (100baseTX <full-duplex>)
        status: active
lo0: flags=8049<UP,LOOPBACK,RUNNING,MULTICAST> metric 0 mtu 16384
        inet6 fe80::1%lo0 prefixlen 64 scopeid 0x5
        inet6 ::1 prefixlen 128
        inet 127.0.0.1 netmask 0xff000000

Указываем наш сервер в качестве шлюза для всех ПК из этих сетей.

В мемориз:
Настройка маршрутов при помощи команды route

Добавляем шлюз по умолчанию:

route add default 192.168.17.77

Удалить шлюз по умолчанию:

route del default

Добавить маршрут в сеть 10.10.0.0/16 (маска 255.255.0.0) через gateway 10.10.1.1/24

route add 10.10.0.0/16 10.10.1.1

Другой вариант добавление такого же маршрута

route add -net 10.10.0.0 -netmask 255.255.0.0 10.10.1.1

Удалить маршрут:

route delete 10.10.0.0/16

Посмотреть имеющиеся в системе маршруты

netstat -rn
