MRTG - визуальный мониторинг сети, HDD, CPU

FreeBSD

09.10.2010 - 14:21

MRTG (Multi Router Traffic Grapher) — это свободное програмное обеспечение, для визуального мониторинга по SNMP-протоколу. Но в данном примере я буду его использовать для визуализации текущей загрузки интернет канала провайдера.
Подразумевается, что у вас уже установлен web-сервер Apache или другой.
Обновляем порты и начинаем установку:

[root@router /]# cd /usr/ports/net-mgmt/mrtg

[root@router /usr/ports/net-mgmt/mrtg]#make install clean

После установки нас попросят добавить mrtg в rc.conf:

[root@router /]# cat /etc/rc.conf | grep mrtg

mrtg_daemon_enable="YES"

[root@router /]#

В даном случае MRTG не будет брать статистику с клиентов по SNMP протоколу, а с PF. Для этого мы создадим скрипт который будет считать количество In\Out пакетов на сетевом интерфейсе:

[root@router /]#cat > /usr/local/etc/mrtg/tun0.sh

#!/bin/sh

/sbin/pfctl -sI -vv -i tun0 | grep "In4/Pass" | awk '{print $6}'

/sbin/pfctl -sI -vv -i tun0 | grep "Out4/Pass" | awk '{print $6}'

echo tun0

Отредактируем конфиг mrtg под себя:

[root@router /]#cat > /usr/local/etc/mrtg/mrtg.cfg

#Общие параметры

HtmlDir: /usr/local/www/mrtg

ImageDir: /usr/local/www/mrtg/img

LogDir: /usr/local/www/mrtg

Language: russian

Options[^]: growright, unknaszero, nobanner, transparent, noinfo, nopercent, integer

Background[_]: #B0C4DE

XSize[_]: 400

YSize[_]: 100

# Мониторинг на сетевом интерфейсе

Target[tun0]: `/usr/local/etc/mrtg/tun0.sh`

Title[tun0]: ADSL Ukrtelecom External

Pagetop[tun0]: <H1>ADSL Ukrtelecom OGO</H1>

Options[tun0]: bits

MaxBytes[tun0]:1250000

#Смотрим температуру CPU

Target[cpu_temp]: `sysctl dev.cpu | awk '/temperature/ {print int($2)}' && sysctl dev.cpu | awk '/temperature/ {print int($2)}'`

Title[cpu_temp]: CPU Temperature Server

PageTop[cpu_temp]: <h1>CPU Server Temperature</h1>

Options[cpu_temp]: gauge

LegendI[cpu_temp]: Temperature CPU 0

LegendO[cpu_temp]: Temperature CPU 1

YLegend[cpu_temp]: C

ShortLegend[cpu_temp]: C.

MaxBytes[cpu_temp]: 70

Legend1[cpu_temp]: CPU Temperature Server CPU 0

Legend2[cpu_temp]: CPU Temperature Server CPU 1

#Количество клиентов mpd

Target[mpd]: `/usr/local/etc/mrtg/mpd.sh`

MaxBytes[mpd]: 1

AbsMax[mpd]: 1250000

Title[mpd]: mpd online users

PageTop[mpd]: <h1>mpd online users</h1>

Options[mpd]: gauge

YLegend[mpd]: Users per Hour

ShortLegend[mpd]: users

LegendI[mpd]: Online users

LegendO[mpd]: -

Legend1[mpd]: Online users

Legend2[mpd]: -

#Мониторинг ejabberd сервера

Target[ejabberd]: `/usr/local/sbin/ejabberdctl connected_users_number && echo 0`

MaxBytes[ejabberd]: 1

AbsMax[ejabberd]: 1250000

Title[ejabberd]: ejabberd statistics

PageTop[ejabberd]: <h1>ejabberd statistics</h1>

Options[ejabberd]: gauge

YLegend[ejabberd]: Users per Hour

ShortLegend[ejabberd]: users

LegendI[ejabberd]: Online users

LegendO[ejabberd]: -

Legend1[ejabberd]: Online users

Legend2[ejabberd]: -

#Смотрим температуру HDD

Title[hdd_temp]: HDD Temperature Home Server

Target[hdd_temp]: `/usr/local/sbin/smartctl -a -s on /dev/ad4 | grep Temp | awk -F " " '{print $10}'`

LegendI[hdd_temp]: Temperature HDD

LegendO[hdd_temp]: -

YLegend[hdd_temp]: C

MaxBytes[hdd_temp]: 1

AbsMax[hdd_temp]: 200

ShortLegend[hdd_temp]: Grad

PageTop[hdd_temp]: <h1>HDD Temperature Home Server</h1>

Legend1[hdd_temp]: HDD Temperature Server

# ipfw user_2

Target[user_2]: `ipfw show 300 | awk '{ print $3 }' && ipfw show 400 | awk '{ print $3 }'`

Title[user_2]: user_2

Pagetop[user_2]: <H1>user 192.168.100.2</H1>

Options[user_2]: bits

MaxBytes[user_2]:1250000

*работа с smartctl описана Разбираем SMART
*Для снятия значений с датчиков температуры CPU, необходимо выполнить:

*Для снятия количества виртуальных ин-ов ng*:

[root@pdcserv ~]#cat mpd.sh

#!/usr/local/bin/perl

$count=0;

open(vpn, "ifconfig | grep 'ng' |");

while(<vpn>)

{

  $count++;

}

print $count,"\n";

print $count,"\n";

close(PASS);

Intel
Подгрузить модуль "coretemp.ko":

#kldload coretemp.ko

и добавим строку в /boot/loader.conf, что бы подгружался при загрузке FreeBSD:

coretemp_load="YES"

или добавить в ядро:

device coretemp

и пересобрать его.
После этого можно проверить работоспособность:
После того, как вы сделали одно из действий описанных выше, проверим работоспособность:

vlymar@host2:~$ sysctl -a | grep temperature

 dev.cpu.0.temperature: 37,5C

AMD:
Для процессоров AMD, все по аналогии, только подставляем:

#kldload amdtemp.ko

или в ядре:

device          amdtemp

Теперь необходимо сделать "скелет" html-странички:

[root@router /]# mkdir -p /usr/local/www/data/mrtg

[root@router /usr/local/etc/mrtg]# indexmaker /usr/local/etc/mrtg/mrtg.cfg --bodyopt bgcolor="#B0C4DE" --output /usr/local/www/mrtg/index.html

С генерируем графические элементы для этой странички. Эту команду необходимо выполнить 3-ри раза, первые 2 раза он матерится на отсутствие в WorkDir файлов с расширением *.png, *.log и *.old.

[root@router /usr/local/etc/mrtg]#mrtg /usr/local/etc/mrtg/mrtg.cfg

2010-10-09 14:34:38, Rateup WARNING: /usr/local/bin/rateup could not read the primary log file for tun0

2010-10-09 14:34:38, Rateup WARNING: /usr/local/bin/rateup The backup log file for tun0 was invalid as well

2010-10-09 14:34:38, Rateup WARNING: /usr/local/bin/rateup Can't remove tun0.old updating log file

2010-10-09 14:34:38, Rateup WARNING: /usr/local/bin/rateup Can't rename tun0.log to tun0.old updating log file

[root@router /usr/local/etc/mrtg]# mrtg /usr/local/etc/mrtg/mrtg.cfg

2010-10-09 14:34:43, Rateup WARNING: /usr/local/bin/rateup Can't remove tun0.old updating log file

2010-10-09 14:34:44, Rateup WARNING: /usr/local/bin/rateup Can't remove rl0.old updating log file

[root@router /usr/local/etc/mrtg]# mrtg /usr/local/etc/mrtg/mrtg.cfg

Далее добавим его в cron, минимальное значение для обновления графиков в mrtg - 5 минут.:

[root@router /]#cat >> /etc/crontab

*/5 * * * * root /usr/local/bin/mrtg /usr/local/etc/mrtg/mrtg.cfg --logging /var/log/mrtg.log

Добавим виртуалхост в апач:

<VirtualHost *>

ServerAdmin admin@local

ServerName noc.local

DocumentRoot /usr/local/www/data/mrtg

DirectoryIndex index.php index.php3 index.html

AddType application/x-httpd-php .php .php3

Action  application/x-httpd-php /cgi-bin/php-cgi

ErrorLog /var/log/noc-error.log

CustomLog /var/log/noc-custom.log combined

</VirtualHost>

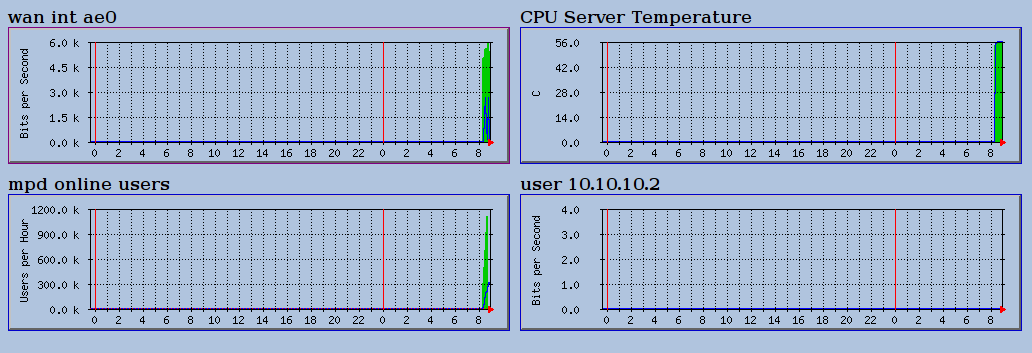

Теперь можно наблюдать визуально вот такие графики:
